好啦,我們再拿Verilog數位電路設計-範例寶典的範例來介紹吧!
底下有兩段程式
----------------
第一個範例
begin
q_a1_reg <= #1 data;
q_a2_reg <= #1 q_a1_reg;
q_a3_reg <= #1 q_a2_reg;
end
----------------
第二個範例
begin
q_b3_reg <= #1 q_b2_reg;
q_b2_reg <= #1 q_b1_reg;
q_b1_reg <= #1 data;
end
----------------

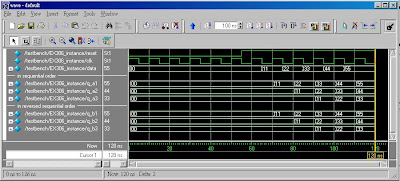

我們一直在講同時執行程式,所以囉!範例一跟範例二會產生出一樣的結果
我們來看看它所代表的硬體線路吧!
